بفضل هيكلها المرن، وأدائها البصري المنخفض الفقد، وقدرتها الموثوقة على التكيف مع البيئة، وشهاداتها المعيارية الصارمة، أصبحت كابلات بنك أوف أمريكا الضوئية جزءًا لا غنى عنه في شبكات الاتصالات الحديثة. من شبكات الألياف الضوئية إلى مراكز البيانات، ومن اتصالات المحطات الأساسية إلى الفعاليات الكبرى، توفر كابلات بنك أوف أمريكا الضوئية، بخصائصها المميزة، دعمًا قويًا للاتصالات الضوئية الفعالة والمستقرة. مع تطور تقنيات الجيل الخامس (5G) و8K وغيرها، ستلعب كابلات بنك أوف أمريكا الضوئية دورًا محوريًا في سيناريوهات النطاق الترددي العالي والكثافة العالية.
وصف المنتج

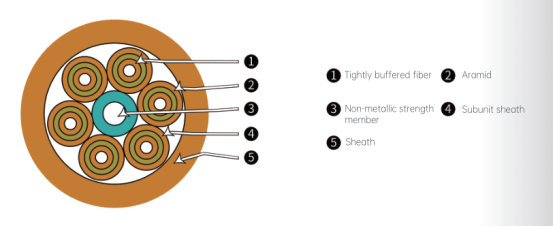

يستخدم هذا الكابل الفرعي متعدد الأغراض كابلًا بصريًا أحادي النواة (مزودًا بألياف بصرية محكمة العزل بطول 900 ميكرومتر وعنصر أراميد متين) كوحدات فرعية، مع قلب تقوية مركزي غير معدني. تُلف الوحدات الفرعية للكابل حول قلب التقوية المركزي لتكوين قلب الكابل. وأخيرًا، طبقة من
غلاف بولي فينيل كلوريد (بولي كلوريد الفينيل) مُشكَّل بالبثق من الخارج. كما يُمكن توفير غلاف منخفض الدخان وخالي من الهالوجين (LSZH) وفقًا لمتطلبات العميل.
ميزة المنتج
يتيح القلب المعزز غير المعدني للكابل البصري تحمل قوى شد أكبر.
◆ توفر عناصر قوة خيوط الأراميد أداء شد متميزًا للكابل.
◆ توفر مادة الغلاف الخارجي مقاومة للتآكل ومقاومة للماء ومقاومة للهب والود البيئي.
تطبيقات المنتج
• كابلات داخلية شاملة
• كابلات الألياف الضوئية الأساسية للمباني
مدة التسليم
الطول الموصى به: 2000 متر؛ ويمكن توفير أطوال أخرى وفقًا لمتطلبات العملاء.

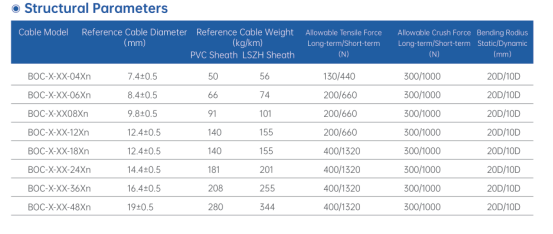

I. خصائص المعلمات الهيكلية
1. عدد نوى الألياف وتخطيطها
عادةً ما تعتمد كابلات بنك أوف أمريكا الضوئية على بنية مجدولة. يحتوي الكابل الضوئي الرئيسي على ما بين 24 و144 نواة ألياف، ويتفرع منه عدة كابلات فرعية. على سبيل المثال، يحتوي طراز هانشين بنك أوف أمريكا-24 على 24 نواة ألياف، بقطر 13.8±0.5 مم ووزن 140 كجم/كم؛ بينما يزيد طراز بنك أوف أمريكا-144 عدد النوى إلى 144، بقطر 36.5±0.5 مم ووزن 870 كجم/كم. هذا التصميم مناسب للسيناريوهات التي تتطلب فروعًا متعددة، مثل محطات الألياف الضوئية إلى المنازل (الألياف الضوئية إلى المنازل) ومحطات الجيل الثالث الأساسية، حيث تُوزّع الإشارات على عدة مستخدمين أو أجهزة عبر مقسمات.
2. نوع الألياف والتصميم المُحكم
تستخدم الوحدات الفرعية أليافًا عازلة ضيقة Φ900 ميكرومتر، وهي مقسمة إلى نوعين: متعدد الأوضاع (50/125 ميكرومتر أو 62.5/125 ميكرومتر) وأحادي الوضع (G.652، G.655). تُناسب الألياف متعددة الأوضاع النقل عالي السرعة لمسافات قصيرة، مثل عرض نطاق ترددي ≥500 ميجاهرتز/كم عند طول موجي 850 نانومتر؛ بينما تتميز الألياف أحادية الوضع (مثل G.652) بتوهين ≤0.45 ديسيبل/كم عند طول موجي 1310 نانومتر، وهو مناسب للنقل لمسافات طويلة. تتميز الألياف العازلة الضيقة بسهولة نزعها وتوصيلها، مما يُحسّن كفاءة التركيب.
3. عناصر التعزيز والدعم الميكانيكي
توفر عناصر القوة المركزية غير المعدنية (مثل البلاستيك المقوى بألياف الزجاج) الممزوجة بخيوط الأراميد أو أسلاك الفولاذ الفوسفاتي أداءً ممتازًا في مقاومة الشد. على سبيل المثال، تبلغ قوة الشد طويلة المدى لكابل تشانغفي بنك أوف أمريكا الضوئي 200 نيوتن، ويمكن أن تصل إلى 660 نيوتن في المدى القصير؛ بينما يستخدم كابل كورنينج دوال دروب الضوئي عنصر قوة معزولًا قابلًا للتمدد بالماء، بقوة شد طويلة المدى تبلغ 300 نيوتن و1000 نيوتن في المدى القصير. كما يمكن لخيوط الأراميد أن تعزز مقاومة الضغط الجانبي. على سبيل المثال، تبلغ قوة السحق طويلة المدى لكابل هانشين بنك أوف أمريكا الضوئي 300 نيوتن/100 مم، و1000 نيوتن/100 مم في المدى القصير.
4. مادة الغلاف وتصميم الحماية
الغلاف الخارجي مصنوع من مادة بولي كلوريد الفينيل أو LSZH (منخفضة الدخان وخالية من الهالوجين). يتميز غلاف بولي كلوريد الفينيل بمقاومته للماء والتآكل، وهو مناسب للبيئات العامة؛ كما يتميز غلاف LSZH بمقاومة ممتازة للهب، ويتوافق مع معيار اللجنة الكهروتقنية الدولية 60332-3C، ولا يُنتج دخانًا سامًا عند احتراقه، مما يجعله مناسبًا للظروف ذات متطلبات السلامة العالية من الحرائق، مثل أعمدة الإنارة الداخلية. بعض الطُرز مطلية أيضًا بطلاء مضاد للفئران على الجانب الخارجي للغلاف لتعزيز قدرته على مقاومة أضرار القوارض.
5. تصميم هيكل الفرع
تنقسم كابلات بنك أوف أمريكا الضوئية إلى فرع متوازي وفرع متكامل:
الفرع الموازي: يكون الكابل الرئيسي والفروع في بنية موازية، ويتم فصل الكابلات الفرعية من خلال قطع متقطعة، وهو مناسب للسيناريوهات ذات الفروع الأكثر، مثل تفرع خطوط مستخدمين متعددة من الكابل الرئيسي في الألياف الضوئية إلى المنازل.
فرع متكامل: يتم دمج الكابلات الفرعية في غلاف دائري، بقطر خارجي أصغر (≤20 مم)، ومناسب للأسلاك عالية الكثافة، مثل الأسلاك الشاملة الداخلية أو اتصالات صندوق طرفية الألياف الضوئية إلى المنازل.
الثاني. خصائص معلمات الخاصية البصرية
1. معدل النقل والطول الموجي
تدعم كابلات بنك أوف أمريكا الضوئية معدلات نقل متعددة:
تتمتع النماذج الأساسية (مثل تشانغفي بنك أوف أمريكا-48B1) بمعدل نقل يبلغ 1000 ميجابت في الثانية، مما يلبي احتياجات شبكات المنطقة المحلية للمؤسسات.
تدعم الموديلات المتطورة (مثل كابلات الألياف الضوئية النشطة ف س 100G QSFP28) نقل البيانات بسرعة عالية تبلغ 100 جيجابت في الثانية، والتي تُستخدم في الاتصالات بين الحوامل في مراكز البيانات، مع مسافة نقل تصل إلى 70 مترًا.
يتم اختيار طول موجة الإرسال وفقًا لنوع الألياف:
الألياف متعددة الأوضاع: 850 نانومتر (مسافة قصيرة) و1300 نانومتر (مسافة متوسطة)، مع نطاقات ترددية تبلغ 500 ميجا هرتز·كم و1000 ميجا هرتز·كم على التوالي.
الألياف أحادية الوضع: 1310 نانومتر (التوهين ≤ 0.45 ديسيبل/كم) و1550 نانومتر (التوهين ≤ 0.25 ديسيبل/كم)، مناسبة لخطوط الجذع طويلة المدى.
2. التحكم في التوهين والتشتت
خصائص التوهين: يمكن أن يصل توهين الألياف أحادية الوضع عند طول موجي 1550 نانومتر إلى 0.2 ديسيبل/كم أو أقل، بينما يبلغ توهين الألياف متعددة الأوضاع عند طول موجي 1310 نانومتر ≤ 0.5 ديسيبل/كم. يبلغ فقدان التوصيل الانصهاري ≤ 0.06 ديسيبل/نقطة، وفقد التوصيل البارد ≤ 0.15 ديسيبل/نقطة، مما يتطلب توفير هامش في تصميم الوصلة.
خصائص التشتت: يبلغ تشتت الألياف أحادية الوضع (مثل G.652) عند طول موجي 1550 نانومتر ≤ 18 بيكو ثانية/(نانومتر·كم). ويمكن تقليله بشكل أكبر من خلال تحسين بنية الموجّه الموجي، مما يدعم النقل بسرعات تزيد عن 10 جيجابت في الثانية لأكثر من 50 كيلومترًا.
3. تقسيم الخسارة وتصميم الارتباط
عند تقسيم كابلات بنك أوف أمريكا الضوئية، يجب مراعاة فقدان إدخال الموزع وفقدان الموصل:
يزداد فقدان الإدخال في المُقسِّم بزيادة نسبة التقسيم. على سبيل المثال، يبلغ فقدان الإدخال في مُقسِّم ذي نسبة تقسيم 1:64 حوالي 19.8 ديسيبل (مُقسِّم صندوقي)، بينما يكون فقدان الإدخال في مُقسِّم مُتصل بالقابس أعلى بقليل بمقدار 0.2 ديسيبل.
يتم حساب التوهين الكلي للرابط على النحو التالي: _(A_{\نص{المجموع}} = A_{\نص{الفيبر}} + A_{\نص{الفاصل}} + A_{\نص{موصل}} + A_{\نص{إضافي}}\) ومن بينها، يتم حساب التوهين للألياف عند 0.35 ديسيبل/كم، ويتم حساب خسارة الموصل عند 0.5 ديسيبل/قطعة (اتصال نشط) أو 0.1 ديسيبل/نقطة (وصل اندماجي).
ثالثًا: خصائص معايير الأداء البيئي
1. القدرة على التكيف مع درجة الحرارة
درجة حرارة التشغيل: -20℃~+60℃، درجة حرارة التثبيت: -5℃~+50℃، مناسبة للمناطق ذات الاختلافات الكبيرة في درجات الحرارة بين الشمال والجنوب.
اختبار دورة درجة الحرارة: بعد دورة الكابل البصري في نطاق -40 درجة مئوية ~ +70 درجة مئوية، لا يوجد شقوق في الغلاف، ويكون التغيير في التوهين للألياف ≤0.1 ديسيبل.
2. مقاوم للماء والرطوبة
مادة الغلاف (بولي كلوريد الفينيل/LSZH) نفسها مقاومة للماء، وهيكل الألياف المُحكم يمنع تسرب الرطوبة. أظهرت الاختبارات أنه عند غمر الكابل الضوئي في الماء تحت ضغط 0.1 بار لمدة 24 ساعة، يبلغ طول تسرب الماء ≤3 أمتار.
تعمل طبقة الشريط العازل للماء (قماش غير منسوج على الوجهين) وحشو معجون الألياف على تعزيز الأداء المقاوم للرطوبة، وهي مناسبة لخطوط الأنابيب أو البيئات الرطبة.
3. مقاومة الأشعة فوق البنفسجية ومقاومة الطقس
أغلفة كابلات بنك أوف أمريكا الضوئية الخارجية مُضاف إليها مواد مقاومة للأشعة فوق البنفسجية. بعد اختبارها وفقًا لمعيار اللجنة الكهروتقنية الدولية 62133، ثبت خلوّها من أي شقوق، وبلغت قيمة تباين توهين الألياف ≤ 0.05 ديسيبل.
يمكن للأغمدة المقاومة للأشعة فوق البنفسجية تمديد عمر الخدمة الخارجية لأكثر من 20 عامًا، وهي مناسبة للدفن العلوي أو المباشر.
4. مقاومة اللهب وحماية البيئة
يتوافق غلاف LSZH مع معيار اللجنة الكهروتقنية الدولية 60332-3C. في اختبار الاحتراق الرأسي، يكون انتشار اللهب ≤2.5 متر، وكثافة الدخان ≤75% (اللجنة الكهروتقنية الدولية 61034).
لا تطلق المواد الخالية من الهالوجين غازات حمضية عند حرقها، مما يتوافق مع توجيه حظر المواد الخطرة للاتحاد الأوروبي، وهو مناسب للسيناريوهات ذات متطلبات حماية البيئة العالية مثل العلاج الطبي ومراكز البيانات.
رابعًا: خصائص معلمات الأداء الميكانيكية
1. قوة الشد
قوة الشد على المدى الطويل: من 200 نيوتن (بنك أوف أمريكا-24) إلى 1000 نيوتن (كورنينج دوال دروب)، مما يضمن عدم تعرض الألياف للتلف بسبب التمدد أثناء التركيب.
قوة الشد قصيرة المدى: 660 نيوتن (بنك أوف أمريكا-24) إلى 2000 نيوتن، والتي يمكنها تحمل الجر المؤقت أو الشد العرضي.
2. مقاومة السحق والصدمات
قوة السحق على المدى الطويل هي 300 نيوتن / 100 مم، وقصيرة المدى هي 1000 نيوتن / 100 مم، وهي مناسبة لمقاومة الضغط الخارجي عند وضعها في خطوط الأنابيب أو القنوات.
اختبار مقاومة التأثير: بعد تأثير طاقة 1J، يكون التغير في التوهين للألياف ≤0.1 ديسيبل، ولا يوجد ضرر مرئي في الغلاف.
3. نصف قطر الانحناء
نصف قطر الانحناء الثابت: 10 أضعاف القطر الخارجي للكابل البصري (مثل نصف قطر الانحناء الثابت بنك أوف أمريكا-24 138 مم)، نصف قطر الانحناء الديناميكي 20 ضعف القطر الخارجي.
تستخدم بعض الموديلات (مثل كورنينج كلير كيرف) أليافًا مقاومة للانحناء، ويمكن تقليل نصف قطر الانحناء الثابت إلى 30 مم، وهو مناسب للأسلاك في المساحات الضيقة.
4. مقاومة التآكل ومكافحة الشيخوخة
صلابة سطح الغلاف هي ≥شاطئ D80، ولا يوجد تآكل واضح بعد اختبار التآكل.
بعد 1000 ساعة من اختبار الشيخوخة (85 درجة مئوية / 85% رطوبة نسبية)، فإن معدل الاحتفاظ بقوة الشد للغلاف هو ≥80%.
الخامس. خصائص معايير وشهادات الاعتماد
1. معايير الصناعة
المعايير المحلية: متوافقة مع ياردة/T 1258.4 (الكابلات البصرية الداخلية)، ياردة/T 1997 (الكابلات البصرية لشبكة الوصول)، وما إلى ذلك، لضمان جودة المنتج والتوافق.
المعايير الدولية: تلبية اللجنة الكهروتقنية الدولية 60794-2-10 (الخصائص الميكانيكية)، اللجنة الكهروتقنية الدولية 60794-1-22 (الخصائص البيئية)، وما إلى ذلك، ودعم تطبيقات السوق العالمية.
2. متطلبات الشهادة
شهادة مقاومة اللهب: غلاف LSZH يجتاز معيار اللجنة الكهروتقنية الدولية 60332-3C، وغلاف بولي كلوريد الفينيل يجتاز شهادة يو ال أو إف إن آر (الحرق الرأسي) أو OFNP (قناة التهوية).
شهادة حماية البيئة: متوافقة مع حظر المواد الخطرة 2011/65/الاتحاد الأوروبي، وخالية من الرصاص والزئبق والمواد الضارة الأخرى.
شهادة الأداء: حصلت بعض الموديلات على شهادة جي آر-409 (تيلكورديا) أو آيسييا-596، مما يثبت موثوقيتها واستقرارها على المدى الطويل.
سادسا. سيناريوهات التطبيق والحالات النموذجية
1. شبكة الوصول الألياف الضوئية إلى المنازل
في تقنية الألياف الضوئية للمنازل (الألياف الضوئية إلى المنازل)، تتفرع كابلات بنك أوف أمريكا الضوئية عدة كابلات فرعية من الكابل الرئيسي إلى أطراف المستخدم، مما يقلل من عدد الموصلات واحتمالية الأعطال. على سبيل المثال، يمكن لكابل ضوئي فرعي بنسبة تقسيم 1:64 تغطية 64 منزلًا، ويتم التحكم في التوهين الكلي للعملية بأكملها في حدود 25 ديسيبل.
2. اتصال محطة قاعدة 5G
عندما يتم نشر محطات قاعدة 5G بكثافة، يتم استخدام الكابلات الضوئية بنك أوف أمريكا للتفرع من الشبكة الأساسية إلى محطات قاعدة متعددة، مما يؤدي إلى تقصير مسافة الإرسال (مثل 200 متر) ودعم نقل إشارة الواجهة الأمامية بسرعة 10 جيجابت في الثانية.
3. ربط مراكز البيانات
يتم استخدام الكابلات الضوئية ذات الفروع النشطة 100G (مثل ف س QSFP28 إلى 4LC) للاتصالات بين الرفوف، مع مسافة نقل تبلغ 70 مترًا، واستهلاك طاقة <2.2 وات، ودعم الأسلاك عالية الكثافة.
4. التواصل في الأحداث واسعة النطاق
خلال الألعاب العالمية العسكرية في ووهان، تم استخدام الكابلات البصرية بنك أوف أمريكا في مركز التحكم في الإنتاج عن بعد لنقل إشارات الكاميرا إلى اي بي سي (مركز البث الدولي) من خلال الكابلات البصرية، مما أدى إلى تحقيق التبديل في الوقت الفعلي لإشارات 4K/8K.
ملحوظة:
هذه الوثيقة هي للإشارة فقط ولا يمكن استخدامها كمرفق للعقد.
للحصول على معلومات مفصلة حول المنتج، يرجى الاتصال بموظفي المبيعات لدينا.
